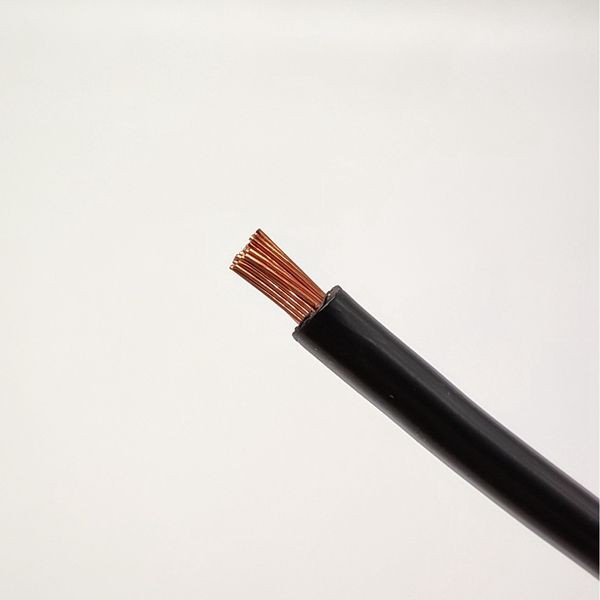

La description:Conducteur en cuivre ou en cuivre étamé basse tension Fil automobile isolé
Application du fil automobile :
Les faisceaux de câbles automobiles sont utilisés dans la connexion filaire de certains appareils tels que l'allumage, l'injection électronique, la production d'énergie, le démarrage, l'instrumentation, l'éclairage, la climatisation et les appareils électriques auxiliaires.
Construction de fil automobile :
Conducteur a différents types de choix :
fils toronnés en cuivre nu
cuivre étamé
fil de cuivre plaqué argent
L'isolation a différents types de choix:
PVC, XLPE, FEP, PFA, PTFE, téflon peuvent être choisis par le client
Caractéristiques électriques & Fil automobile Types de fils auto :
Type 1 : FLRY-B
Fil isolé à paroi mince à noyau unique ignifuge
Température:-40'C ~ plus 105'C
Conducteur : fils toronnés en cuivre nu
Isolation : PVC ignifuge 105'C
Type 2 : VA
Température:-40'C ~ plus 80'C
Conducteur : fils toronnés en cuivre nu
Isolation : PVC ignifuge 80'C
Type 3 : AVS
Température:-40'C ~ plus 80'C
Conducteur : fils toronnés en cuivre nu
Isolation : 80'C ignifuge mur finPVC
Type 4 : AVS
Température:-40'C ~ plus 80'C
Conducteur : fils toronnés en cuivre nu
Isolation : 80'C ignifuge mur finPVC
Type 5 : AVSS
Température:-40'C ~ plus 80'C
Conducteur : fils toronnés en cuivre nu
Isolation : 80'C ignifuge mur finPVC
Type 6 : AVX
Température:-40'C ~ plus 100'C
Conducteur : fils toronnés en cuivre nu
Isolation : 105'C ignifuge PVC
Type 7 : AEX (type résistant à la chaleur)
Température:-40'C ~ plus 120'C
Conducteur : fils toronnés en cuivre nu
Isolation : 120'C composé XLPE
Type 8 : QVR
Température : -25 °C ~ plus 70 °C
Conducteur : fils toronnés en cuivre nu
Isolation : PVC ignifuge 70'C
Spécification et taille du fil automobile :
Section nominale du conducteur(mm2) | Construction du conducteur (nb/mm) | Moyen. | Calculé. | Résistance du conducteur CC à 20ºC(Ω/km) | |
Épaisseur d'isolation | Diamètre extérieur | ||||
(mm) | (mm) | Cuivre étamé | Cuivre recouvert d'argent | ||
0.035 | 7/0.08 | 0.2 | 0.64 | 562 | 550 |
0.05 | 10/0.08 | 0.3 | 0.9 | 383 | 370 |
0.06 | 7/0.10 | 0.3 | 0.9 | 348 | 339 |
0.08 | 7/0.12 | 0.3 | 0.96 | 286 | 280 |
0.1 | 7/0.14 | 0.3 | 1.02 | 157 | 150 |
0.12 | 7/0.15 30/0.07 | 0.3 | 1.05 | 152 | 145 |
0.14 | 7/0.16 19/0.10 | 0.3 | 1.08 | 136 | 130 |
0.15 | 30/0.08 | 0.3 | 1.1 | 111 | 105 |
0.2 | 7/0.02 19/0.12 | 0.3 | 1.2 | 87 | 82 |
0.35 | 19/0.16 | 0.3 | 1.4 | 57 | 54 |
0.5 | 19/0.18 | 0.3 | 1.5 | 40 | 37.5 |
0.8 | 19/0.23 | 0.32 | 1.79 | 24 | 23 |
1 | 19/0.26 | 0.35 | 2 | 21 | 20 |
1.2 | 19/0.28 | 0.45 | 2.3 | 19 | 18 |
1.5 | 19/0.32 | 0.45 | 2.5 | 13 | 12 |
2 | 19/0.37 | 0.45 | 2.75 | 10 | 9 |
2.5 | 37/0.30 | 0.55 | 3.2 | 8 | 7 |
3 | 37/0.32 | 0.68 | 3.6 | 6.8 | 6.4 |
