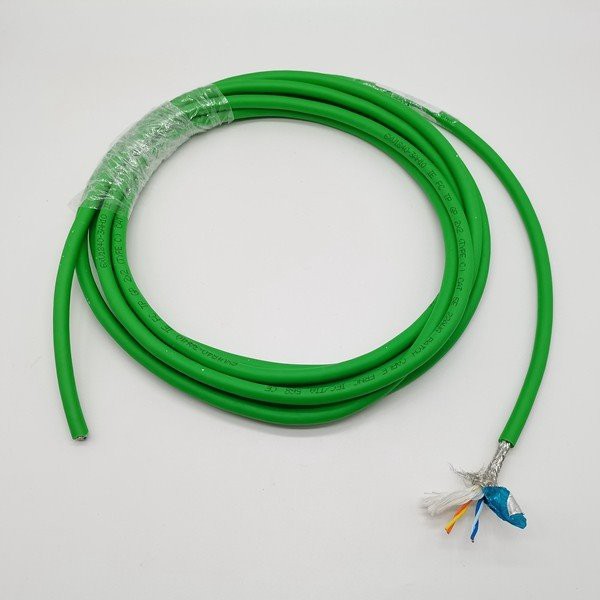

Le câble de chaîne de traînée est également appelé câble de traînée, câble de chaîne de réservoir. Afin d’éviter que les câbles ne soient enchevêtrés, usés, arrachés, suspendus et dispersés, les câbles sont souvent placés dans la chaîne de traînée de câbles pour protéger les câbles, et les câbles peuvent également se déplacer d’avant en arrière avec la chaîne de traînée, qui peut se déplacer d’avant en arrière avec la chaîne de traînée. Câble spécial très flexible qui n’est pas facile à porter.
Câble de chaîne de traînéela structure est :
1. Centre de traction
Au centre du câble en fonction du nombre de noyaux et de l’espace où chaque noyau se croise autant que possible, il y a un véritable remplissage de ligne médiane (plutôt que le cas habituel, avec du matériau de remplissage ou des noyaux de déchets en plastique). Cette méthode peut protéger efficacement la structure du fil toronné et empêcher le fil toronné de se libérer vers la zone centrale du câble.
2. Structure du conducteur
Le câble doit choisir le conducteur le plus flexible. D’une manière générale, plus le conducteur est fin, meilleure est la flexibilité du câble. Cependant, si le conducteur est trop mince, le câble sera tordu. Une série d’expériences à long terme ont fourni la combinaison optimale de diamètre, de longueur et de blindage nodal pour un seul conducteur, qui a la meilleure résistance à la traction.
3. Isolation du fil de base
Les matériaux isolants à l’intérieur du câble ne doivent pas coller les uns aux autres. Et l’isolation doit également supporter chaque brin de fil. Par conséquent, sa fiabilité n’a été prouvée que dans l’application de matériaux en PVC ou TPE formés à haute pression pour une utilisation dans des chaînes énergétiques avec des millions de mètres de câble.
4. Fil toronné
La structure du fil toronné doit être enroulée autour d’un centre de traction stable avec un pas de croisement optimal. Cependant, en raison de l’application de matériaux isolants, la structure de fil toronné doit être conçue en fonction de l’état de mouvement, à partir de 12 fils de base, de sorte qu’elle doit être groupée et toronnée.
5 charges ou charges accessoires
La gaine intérieure extrudée de style Inner Sheath Armor remplace les matériaux en laine peu coûteux, les charges ou les charges accessoires. Cette méthode garantit que la structure du fil toronné n’est pas dispersée.
6. Bouclier tressé
La couche est étroitement tressée à l’extérieur de la gaine intérieure, et la tresse lâche réduira la capacité de protection CEM et la couche de blindage tombera également rapidement en panne en raison de la rupture du blindage. Le bouclier tissé serré est également résistant à la torsion.
7. Gaine extérieure haute performance
Gaine extérieure La gaine extérieure est faite de différents matériaux modifiés avec différentes fonctions, fonction anti-UV, fonction anti-basse température, résistante à l’huile et à coût optimisé. Mais toutes ces vestes extérieures ont une chose en commun, une résistance élevée à l’abrasion et ne colleront à rien. La gaine extérieure doit être très flexible mais aussi de soutien, et doit bien sûr être formée à haute pression.
Le processus decâble de chaîne de traînéeest:
● Tension nominale: 300V: taille inférieure ou égale à 0,38 mm2, 500 V: convient aux câbles à chaîne de traînée d’une taille supérieure ou égale à 0,50 mm2, 0,75 mm, 1,0 mm, 1,5 mm
● Tension de test: 2000V;
● Méthode de toronnage conducteur: toronnage de fil de cuivre ultra-fin conforme à la norme VDE 0295, classe 6;
● Résistance d’isolation: minimum 100 Mohm X km;
● Capacité de travail 800Hz: environ 70 nF / km pour le noyau / noyau, environ 110 nF / km pour le noyau / bouclier;
● Plage de température: installation mobile: -40 ° C à + 80 ° C, installation fixe: -50 ° C à + 80 ° C;
● Rayon de flexion: 10x diamètre du câble
● Utilisé pour la durée de vie du système de chaîne de traînée: plus de 10 millions de fois
