Dans le projet de câblage réseau, nous voyons souvent une structure en plastique en forme de croix blanche à l'intérieur de certains câbles réseau, qui constitue le squelette de la croix. Beaucoup de gens se demanderont quel rôle joue ce composant apparemment discret dans le câble réseau ? Est-il vraiment nécessaire d'exister ?
Qu'est-ce qu'un squelette croisé ?

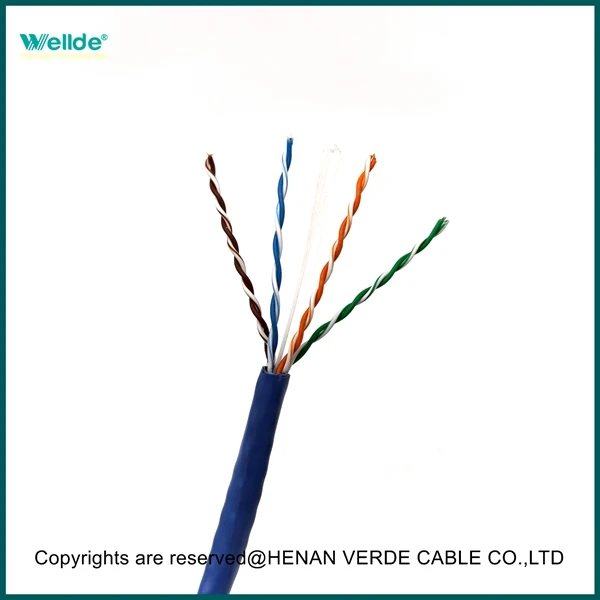

Le squelette croisé, également connu sous le nom de barre de séparation, est un composant essentiel des câbles réseau de catégorie 6 (CAT6) et supérieure. Il isole les quatre paires de fils à paire torsadée à l'intérieur du câble réseau dans quatre espaces indépendants, comme une cloison en forme de « croix », divisant le câble en quatre quadrants.
Rôle central du squelette croisé
1. Réduisez la « cascade » du signal pour rendre la vitesse du réseau plus stable et plus rapide.
Lorsque les quatre paires de fils à paire torsadée du câble réseau sont transmises à grande vitesse, les signaux interfèrent facilement les uns avec les autres, tout comme les stations de connexion radio. Le squelette croisé les sépare, permettant aux signaux de « suivre leur propre chemin », réduisant considérablement les interférences et garantissant une vitesse réseau stable en Gigabit, voire 10G.
2. stabiliser la "formation" de la paire de lignes et le signal ne déviera pas
Les lignes du câble réseau sont torsadées selon des règles spécifiques. Cette "méthode de torsion" est destinée à l'anti-interférence. Si l’espacement des torsions est désordonné, le signal deviendra pire. Le cadre transversal est comme un « support » pour fixer chaque paire de fils, afin qu'ils puissent maintenir la « formation » correcte pendant la production, le transport et l'installation, et que la transmission du signal soit plus stable.
3. rendre le câble réseau plus solide et la construction plus pratique
Avec le cadre transversal, le câble est plus rigide dans son ensemble et il n'est pas facile de se déformer lors de la traction et de la flexion. Pendant la construction, il est également plus facile pour le maître de séparer et de redresser les paires, ce qui rend l'opération plus pratique et réduit le problème de vitesse lente du réseau provoqué par un fonctionnement incorrect.
Pourquoi certains câbles n'ont-ils pas de squelette croisé ?
Vous remarquerez peut-être que tous les câbles réseau n'ont pas un squelette croisé, comme le câble réseau CAT5e commun.
C'est parce que :
Différentes exigences de taux de transmission : le taux de transmission maximum du câble réseau Cat 5 est de 1 000 Mbps. À ce rythme, la norme de diaphonie peut être respectée sans trame croisée. Le câble réseau de catégorie 6 doit prendre en charge un taux de transmission de 10 Gbit/s, ce qui nécessite une intégrité de signal extrêmement élevée, il doit donc être équipé d'un squelette croisé.
Contrôle des coûts : l'augmentation du squelette croisé augmentera le coût de production et le prix de vente du câble réseau. Pour certaines scènes nécessitant une faible vitesse, il est plus économique d’utiliser un câble réseau Cat 5 sans squelette.
